经纬仪的角度测量原理

一、经纬仪

经纬仪是一种根据测角原理设计的测量水平角和竖直角的测量仪器，分为光学经纬仪和电子经纬仪两种，最常用的是电子经纬仪。

二、经纬仪的安置方法

（1）三脚架调成等长并适合操作者身高，将仪器固定在三脚架上，使仪器基座面与三脚架上顶面平行。

　　（2）将仪器摆放在测站上，目估大致对中后，踩稳一条架脚，调好光学对中器目镜（看清十字丝）与物镜（看清测站点），用双手各提一条架脚前后、左右摆动，眼观对中器使十字丝交点与测站点重合，放稳并踩实架脚。

　　（3）伸缩三脚架腿长整平圆水准器

　　（4）将水准管平行两定平螺旋，整平水准管。

　　（5）平转照准部90度，用第三个螺旋整平水准管。

　　（6）检查光学对中，若有少量偏差，可打开连接螺旋平移基座，使其精确对中，旋紧连接螺旋，再检查水准气泡居中。

三、经纬仪的角度测量原理

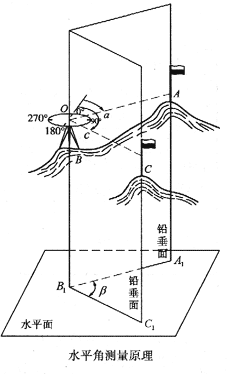

1. 水平角的测量原理

　　水平角是指过空间两条相交方向线所作的铅垂面间所夹的二面角，角值为　0°～360°。空间两直线OA和OB相交于点O，将点A，O，B沿铅垂方向投影到水平面上，得相应的投影点A′，O′，B′，水平线O′A′和O′B′的夹角β就是过两方向线所作的铅垂面间的夹角，即水平角。

水平角的大小与地面点的高程无关。
　　测量角度的仪器在测量水平角时必须具备两个基本条件：
　　（1）能给出一个水平放置的，且其中心能方便地与方向线交点置于同一铅垂线上的刻度园盘——水平度盘；
　　（2）要有一个能瞄准远方目标的望远镜，且要能在水平面和竖直面内作全圆旋转，以便通过望远镜瞄准高低不同的目标A和B。图中水平角β为A和B两个方向读数之差：β=b-a

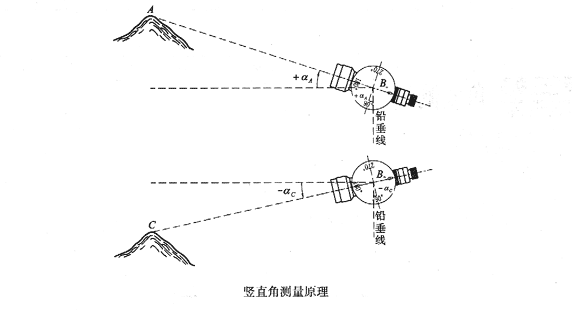

    2. 垂直角的测量原理

　　垂直角是指在同一铅垂面内，某目标方向的视线与水平线间的夹角α，也称竖直角或高度角；垂直角的角值为0°～±90°。
　　视线与铅垂线的夹角称为天顶距，天顶距z的角值范围为0°～180°。
　　当视线在水平线以上时垂直角称为仰角，角值为正；视线在水平线以下时为俯角，角值为负，如图所示。

由此可知测角仪器经纬仪还必须装有一个能铅垂放置的度盘——垂直度盘，或称竖盘。

四、企业简介及资质

1、企业简介

陕西浩荣测绘公司成立于2009年2月，是陕西浩荣工程服务有限公司下属成立的专业测绘公司。经陕西省工商行政管理局核准注册。主要从事无人机航测、控制测量、地籍测量、地形测量、城镇规划定线与拨地测量、市政工程、建筑工程测量、公路、铁路、桥梁、矿山、隧道测量、线路工程测量、水利工程及水下地形测量、土石方测量、风电工程测量、变形测量、沉降观测、地下管线测量以及房产测绘等。

公司前台

公司现有员工50余人，国家注册测绘师4人,高级工程师8人，中级工程师12人。助理工程师及各类专业技术人员25人，各类设备和测绘仪器80余台，有多旋翼无人机6架，固定翼无人机3架，GPS接收器30台，全站仪40台，校验台2部，经纬仪17台，水准仪、测距仪、手持GPS等30台/套。

公司自成立以来致力国土资源、建设、民政、农业、水利、交通、电力等行业领域的技术服务，在数字陕西、资源调查、数据库建设、国土规划、地籍管理、房地产市场工程测绘与无人机航测、不动产测绘、地理信息系统建设及软件开发等方面承接了诸多项目，受到政府管理部门及广大用户的好评。在过去的发展历程中，公司秉承“开拓创新、诚实守信、求真务实”的职业精神，与相关行业建立了良好的合作关系，取得了骄人的成绩。
